GDC-J/Z型
電磁高真空擋板閥 |
|
GDC-J/Z-電磁高真空擋板閥是以電磁力為動力直接帶動閥板動作，達到閥門開啟或關閉的目的。在真空系統中用來切斷或?qū)饬�。適用介質為純凈空氣或非腐蝕性氣體。 |
|
主要技術性能: |
| 適用范圍： |
105~6.7x10-6Pa（正反向） |
| 閥門漏率：
|
≤1.3x10-6 Pa.L/S |
| 適用溫度： |
-30~+120℃ |
| 線圈溫升： |
≤60℃ |
| 開閉時間： |
≤1S |
| 電源電壓： |
220v±10%/50Hz |
| 安裝狀態： |
任意 |
| 工作頻次： |
≤6次/分鐘 |
| 峰值電流： |
≤12A |
| 維持功耗： |
≤8W | |
|
主要零件材料： |
|
閥體：不銹鋼或鋁合金
閥芯：不銹鋼
密封件：氟橡膠、波紋管（軸封） |
|

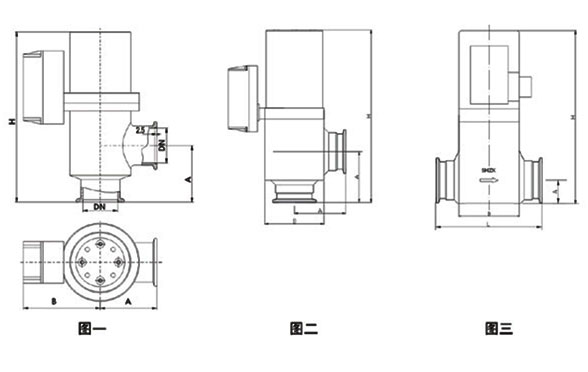

外形及連接尺寸(GB4982/ISO-KF) |
|
|
|
快卸法蘭連接(不銹鋼) (圖一) Quick-release flange connection(Stainless steel) (Drawing 1) |
Model
型號 |
DN(mm) |
A |
B |
H |
| GDC-J16b(KF) |
16 |
40 |
71 |
142 |
| GDC-J25b(KF) |
25 |
50 |
74 |
154 |
| GDC-J40b(KF) |
40 |
65 |
84 |
194 | |
|
快卸法蘭連接(鋁合金) (圖二) Quick-release flange connection(Aluminium alloyl) (Drawing 2) |
Model
型號 |
DN(mm) |
A |
B |
H |
| GDC-J16b(KF) |
16 |
40 |
45*45 |
160 |
| GDC-J25b(KF) |
25 |
50 |
64*64 |
175 |
| GDC-J40b(KF) |
40 |
65 |
75*75 |
220 | |
|
快卸法蘭連接(不銹鋼) (圖三) Quick-release flange connection(Stainless steel) (Drawing 3) |
Model
型號 |
DN(mm) |
A |
B |
L |
H |
| GDC-Z16b(KF) |
16 |
16 |
45*45 |
80 |
142 |
| GDC-Z25b(KF) |
25 |
21 |
64*64 |
100 |
154 |
| GDC-Z40b(KF) |
40 |
28.5 |
75*75 |
130 |
194 | |
