CCQ型 氣動超高真空插板閥
|
CCQ型氣動超高真空插板閥是通過電磁換向閥改變氣路方向,控制執行氣缸驅動閥板作上下運動,達到閥門的開啟或關閉的目的。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣或非腐蝕性氣體。帶反饋信號裝置。 |
主要技術性能 |
適用范圍: |
105~1.3x10-7Pa(DN≤200) 105~6.7x10-7Pa(DN≥250) |
閥門漏率:
|
≤6.7x10-8 Pa.L/S(DN≤200) ≤1.3x10-7 Pa.L/S((DN≥250)) |
適用溫度: |
-30~+150℃ |
開啟壓差: |
≤2.7x103 Pa. |
氣源壓力: |
0.4-0.6MPa |
安裝狀態: |
任意 |
電源電壓: |
標準出廠:AC220V/50Hz, 特殊指定:AC110V,DC24V | |
|
主要零件材料 |
|
閥體、閥板:不銹鋼 密封件:氟橡膠、波紋管(軸封) |

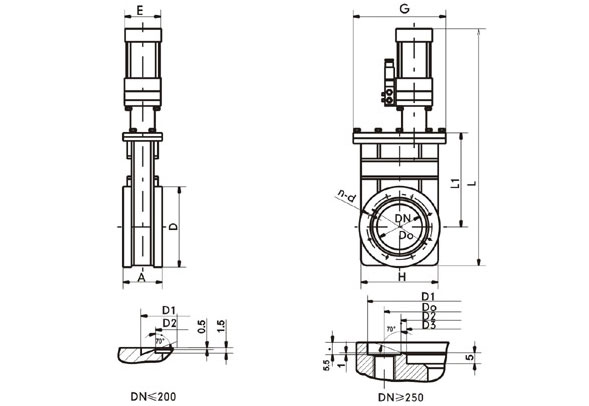

外形及連接尺寸 |
|

|
Model 型號 |
DN |
A |
H |
D |
D0 |
D1 |
D2 |
D3 |
L |
L1 |
G |
E |
n-d |
法蘭標準 |
CCQ-25 |
25 |
50 |
80 |
60 |
47 |
39 |
34 |
|
314 |
140 |
94 |
52 |
6-M6 |
GB6071 |
CCQ-50 |
50 |
60 |
92 |
89 |
72.4 |
61.6 |
55.6 |
|
415 |
125 |
110 |
65 |
8-M8 |
CCQ-80 |
80 |
65 |
130 |
130 |
110 |
99 |
93 |
|
510 |
220 |
142 |
80 |
16-M8 |
CCQ-100 |
100 |
70 |
152 |
152 |
130.2 |
120.7 |
114.7 |
|
550 |
267 |
178 |
95 |
16-M8 |
CCQ-150 |
150 |
70 |
200 |
202 |
181 |
171.4 |
166.0 |
|
730 |
350 |
220 |
95 |
20-M8 |
CCQ-200 |
200 |
80 |
251 |
253 |
231.8 |
222.3 |
216.6 |
|
880 |
424 |
270 |
115 |
24-M8 |
CCQ-250 |
250 |
100 |
300 |
314 |
288 |
308 |
275 |
271 |
1157 |
574 |
350 |
140 |
24-M10 |
JB5278 |
CCQ-300 |
300 |
120 |
385 |
365 |
338 |
353 |
323 |
318 |
1529 |
713 |
440 |
180 |
32-M10 |
CCQ-320 |
320 |
120 |
372 |
385 |
357 |
379 |
344 |
340 |
1550 |
613 |
440 |
180 |
36-M10 |
CCQ-400 |
400 |
150 |
476 |
497 |
454 |
480 |
440 |
436 |
1666 |
810 |
536 |
180 |
36-M12 |
CCQ-500 |
500 |
170 |
590 |
590 |
555 |
580 |
540 |
536 |
1950 |
870 |
650 |
220 |
40-M12 |
CCQ-630 |
630 |
180 |
710 |
750 |
658 |
680 |
639 |
635 |
2530 |
960 |
760 |
280 |
40-M16 |
CCQ-800 |
800 |
220 |
890 |
890 |
855 |
880 |
835 |
831 |
2200 |
1100 |
950 |
350 |
60-M16 | |
注:以上規格的法蘭均可做成GB6070,GB6071,JB919,JB5278以及客戶指定的非標法蘭鏈接尺寸 |
