產品名稱

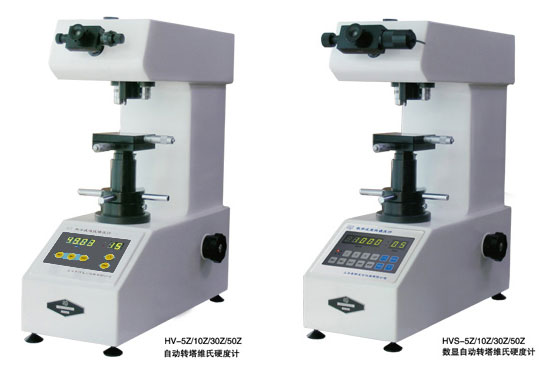

HV-5Z/10Z/30Z/50Z自動轉塔維氏硬度計
HVS-5Z/10Z/30Z/50Z數顯自動轉塔維氏硬度計
產品簡介
HV/HVS系列維氏硬度計是由精密機械，光學系統和先進技術萃合而成的材料硬度測定儀器，用于測定黑色金屬、硬度合金、有色金屬、表面滲氨層、氨化或非金屬材料的維氏硬度，產品分不同試驗力來滿足各行各業的金屬材料加工、大專院校、計量部門、熱處理、汽車等企業。
技術規格
| 型號 Type | HV-52/HVS-5Z | HV-10Z/HVS-10Z | HV-30Z/HVS-30Z | HV-50Z/HVS-50Z | |
| 物鏡/壓力切換 Lens/Indenter switch | 自動完成物鏡與壓力轉塔過程 With Motorized Turret | ||||
| 試驗力 Test force |
N | 2.942, 4.903, 9.807, 19.16, 29.42, 49.03 | 4.903, 9.807, 19.61, 29.42, 49.03, 98.07 | 9.807, 24.52, 49.03, 98.07, 196.1, 294.2 | 9.807, 49.03, 98.07, 196.1, 294.2, 490.3 |
| 符號 Symbol | 0.3,0.5,1,2,5(kgf) | 0.5,1,2,3,5,10(kgf) | 1,2.5,5,10,20,30(kgf) | 1,5,10,20,30,50(kgf) | |
| 加荷方式 Loading mode | 自動加荷，保荷和卸荷 Automatic application, duration and removal of load | ||||
| 保荷時間 Duration time | 5-60 sec selectable, 步長(instep of)5 sec. | ||||
| 硬度測量范圍 Mesuring range | 5HV-3000HV 以上 | ||||
| 測量裝置 Microscope |
物鏡Objective | 20x 10x | 10x 5x | ||
| 目鏡 Eyepiece |
15x | ||||
| 總放大倍率 Total Magnification | 300x 150x | 150x 75x | |||
| 最小檢測單位 Min. detection |
0.05µm | 0.1µm | |||
| 光路切換 Optical path |
雙光通道(測量/攝影切換) Measurement/Photo switch | ||||
| 測量讀數方式 Measuring Mode |
HV-: 查表 from tables HVS-: 數顯 digital display | ||||
| 數據輸出 Data output |
對于HVS-: 各硬度值，最大最小值、平均值、不均勻度，標準偏差，打印輸出， RS-232接口 RS-232 interface Print-out hardness values, average, nonuniformity, standard deviation, RS-232 interface | ||||
| 試件最大高度 Max, test height |
160 mm | ||||
| 壓頭到機壁距離 Center-wall distance |
135 mm | ||||
| 執行標準(或參照) Standards concerned |
中國國家標準 GB/T 4340, 國際標準ISO 6507, 美國標準ASTM E384, 日本標準JIS B7734 | ||||
| 標準配件，附件 Standards concerned |
物鏡20x, 10x（在機上) | 物鏡10x, 5x（在機上） | |||
| 15x測微目鏡、X-Y工作臺、維氏壓頭(在機上)、標準硬度塊一套HV5 HV10(HV/HVS-5Z) 只配一塊標準備硬度塊HV5薄片夾緊器、平口鉗、小圓工作臺、小水平儀器、HVS配打印機 | |||||
| 選購件 Options |
大圓平面工作臺，萬向夾具，90°、120°V型工作臺，物鏡倍率任選，數碼相機及適配鏡 | ||||
| 電源 Power supply | 220 VAC, 50/60 Hz | ||||
| 尺寸 Dimensions | 主機尺寸Net: 55*26*65 cm 包裝 Packing:67*53*78cm | ||||
| 重量 Weight | 主機 Main tester:38Kg 毛重 Gross: 60Kg | ||||
