第一章 真空及其應用 1.1 真空科學發展史的回顧及其分支學科的劃分 人們通常在回顧真空科學發展史時，常常誤認為1643年托里析利的壓力實驗和1650年葛利克發明抽氣機是對真空這一現象的最早發現。其實早在公元前六世紀我國在冶鐵技術中即采用了“風箱鼓風法”，這是利用真空進行吸氣原理有記載的描述。公元218~316年我國晉朝醫生葛洪又創造了“拔火罐”醫療法。這是真空技術在醫學上應用的具體例證�？梢姼鹄顺闅鈾C(jī)的發明與我國的風箱鼓風抽氣相比較，在時間上至少要晚幾百年。因此在我們回顧真空科學發展的歷程時，是不應忘記我們的祖先，對人類在早期發展真空技術中所做出的貢獻。
但是，真空科學與技術作為獨立的科學體系還是從20世紀初開始的。這時由于電子器件，原子能，航天技術對真空環境的需求，極為迫切，從而大大的推動了這一技術的發展。除了作為獲得，檢測，真空系統及其元件等產品的自身發展借以配合許多科學創新的條件和手段外，由于現代科學技術的相互交叉與滲透，因此又極大的豐富了真空科學與技術的內涵。尤其是“超高真空”，“超清潔表面”的出現，揭示了自然界中許多新穎的現象和規律，其中納米技術的發展就是很好的例證。目前“真空科學與技術”包括了諸多的學科分支，表1-1給出了“國際真空科學技術與應用協會（IUVSTA）的劃分方法及其分支學科的內容。”
表1-1 真空科學與技術的分支學科
| 分支學科 |
分支學科的內容 |
| 經典真空技術 |
真空獲得，測量，檢漏，真空系統及元件。 |
| 真空冶金 |
真空熔煉鑄造，真空脫氣鑄造，真空熱處理，真空焊接，真空還原蒸留炭化，單晶體制備，表面處理。 |
| 等離子體科學與技術 |
等離子體在磁控濺射，離子鍍等設備的應用。等離子體化學氣相沉積，高純度單晶薄膜制備，等離子體顯示器件。 |
| 薄膜科學與技術 |
真空蒸發鍍，真空濺射鍍，真空離子鍍，化學氣相沉積。 |
| 電子材料和加工工藝 |
真空電子器件，半導體材料，光電材料，敏感材料，薄膜電子材料，薄膜材料，智能材料，沉積加工工藝，外延生長技術，掩膜和刻蝕等。 |
| 表面科學 |
固體表面電子結構，原子結構的研究，超高真空掃描隧道顯微鏡，表面性能測試。 |
| 應用表面科學 |
紫外光電子能譜分析離子中和譜、X光電子能譜等表面分析儀器。 |
| 納米科學與技術 |
納米材料的制備，納米生物學，納米機械與納米動力學，納米電子學，納米醫療。 |
1.2 大氣與真空 1.2.1 大氣的性質
大氣雖然是一種看不到、摸不著，既無色，也無味的氣體，但是，它確占有一定的空間和具有一定的重量。把一個沒有打氣的籃球用比較精密的天平稱一下，然后打足氣再稱一次。結果，第二次稱得的籃球重量比第一次增加了。實驗證明，每一升大氣大約有1克多重。
大家知道，在我們周圍所有的東西，不論大小都被地球引力所吸引，當然大氣也不例外。不過，在這里我們應當補充一點，這就是大氣不但有重量，而且它還是可以壓縮的。因此，當上一層大氣壓在下一層大氣的上面時，下一層大氣就會被壓得比上一層大氣更密實些。表明大氣輕重程度的物理量是氣體的密度，它的單位是克/厘米3。在真空技術中，還通常用氣體的分子密度來說明大氣的稀薄程度。用氣體單位體積內所含有的氣體分子數來表示。其單位是 個/厘米3。
因?yàn)樘幱诘厍虮砻嫔舷聦哟髿馑艿降膲嚎s最大，因此這一層大氣的密度也就最大，相反，離開地球表面越高，大氣的密度也就越小。這就是地球周圍大氣層上疏下密的原因。
表1-2給出了標準大氣的溫度壓力、密度與大氣層高度的關系。
表1-2 標準大氣的溫度、壓力、密度與大氣層高度的關系
| 高度（公里） |
溫度（℃） |
壓力（托） |
密度（克/厘米3） |
| 0 |
15 |
760 |
1.23×10-8 |
| 1 |
8.5 |
674.1 |
1.11×10-8 |
| 2 |
2.0 |
596.3 |
1.01×10-8 |
| 3 |
-4.5 |
526.0 |
9.09×10-4 |
| 4 |
-11 |
462.5 |
8.19×10-4 |
| 5 |
-17.5 |
405.4 |
7.36×10-4 |
| 6 |
-24.5 |
354.2 |
6.60×10-4 |
| 7 |
-30.5 |
308.3 |
5.90×10-4 |
| 8 |
-36.9 |
267.4 |
5.26×10-4 |
| 9 |
43.4 |
231.0 |
4.67×10-4 |
| 10 |
-49.9 |
198.8 |
4.14×10-4 |
| 15 |
-56.5 |
90.8 |
1.95×10-4 |
| 20 |
56.5 |
48.5 |
8.89×10-5 |
| 30 |
-46.6 |
8.98 |
1.84×10-5 |
| 40 |
-22.8 |
2.15 |
4.00×10-6 |
| 50 |
-2.5 |
0.589 |
1.03×10-6 |
| 60 |
-17.4 |
0.168 |
3.06×10-7 |
| 70 |
-53.5 |
4.14×10-2 |
3.75×10-8 |
| 80 |
-92.5 |
7.78×10-3 |
2.00×10-8 |
| 90 |
-92.5 |
1.23×10-3 |
3.17×10-9 |
| 100 |
-63.1 |
2.26×10-4 |
5.0×10-10 |
| 160 |
749 |
2.27×10-6 |
1.28×10-12 |
| 220 |
1021 |
6.4×10-7 |
2.0×10-13 |
| 300 |
1159 |
1.4×10-7 |
3.6×10-14 |
| 400 |
1214 |
3.0×10-8 |
6.5×10-15 |
| 500 |
1226 |
8.2×10-9 |
1.6×10-15 |
| 600 |
1233 |
2.6×10-9 |
4.6×10-16 |
| 700 |
1234 |
3.9×10-10 |
1.5×10-16 |
注：“托”是壓力單位的一種表示方法，我們將在以后的有關部分中介紹。
關于大氣層的厚度，確切地說，它是沒有明顯界限的。一般來說，按照密度的概念可以粗略地認為。它的厚度大約有十六公里左右。
大氣不但有一定的重量，而且它又是由各種不同氣體組成的，其成份和它的分壓強如表1-3所示。
| 成份 |
分子量 |
容積百分比 |
重量百分比 |
分壓強（托） |
| N2（氮） |
28.0134 |
78.084 |
75.520 |
593.44 |
| O2（氧） |
30.9988 |
20.948 |
23.142 |
159.20 |
| Ar（氬） |
39.945 |
0.934 |
1.288 |
7.10 |
| CO2（二氧化碳） |
44.00995 |
3.14×10-2 |
4.8×10-2 |
2.4×10-1* |
| Ne（氖） |
20.183 |
1.82×10-3 |
1.3×10-3 |
1.4×10-2 |
| He（氦） |
4.0026 |
5.24×10-4 |
6.9×10-3 |
4.0×10-3 |
| Kr（氪） |
83.80 |
1.14×10-4 |
3.3×10-4 |
8.7×10-4 |
| Xe（氙） |
131.30 |
8.7×10-6 |
3.9×10-3 |
6.6×10-5 |
| H2（氫） |
2.01594 |
5×10-5 |
3.5×10-6 |
4×10-4 |
| CH4（甲烷） |
16.04303 |
2×10-4 |
1×10-4 |
1.5×10-3 |
| N2O（氧化二氮） |
44.0123 |
5×10-5 |
8×10-4 |
4×10-3 |
| O3（臭氧） |
47.9982 |
夏：0~7×10-6
冬：0~2×10-6 |
0~1×10-5
0~0.3×10-5 |
0~5×10-5*
0~1.5×10-5* |
| SO2（二氧化硫） |
64.0628 |
0~1×10-4 |
0~2×10-4 |
0~8×10-4* |
| NO2（二氧化氮） |
46.0055 |
0~2×10-6 |
0~3×10-6 |
0~1.5×10-5* |
| NH3（氨） |
17.03061 |
0~痕跡量 |
0~痕跡量 |
0~痕跡量 |
| CO（一氧化碳） |
28.01055 |
0~痕跡量 |
0~痕跡量 |
0~痕跡量 |
| I2（碘） |
253.8088 |
0~1×10-6 |
0~9×10-5 |
0~8×10-6* |
*表示隨時間、地點而變化的值
1.2.2 大氣的壓力 大家知道，世界上的一切物質都是由極其微小的粒子所組成，在物理學中稱它為分子。分子有大有小，大小差別也很懸殊。但是，我們即便使用放大倍數高達幾十萬倍的電子顯微鏡，也只能找到幾個分子。在這里我們不妨打個比喻，如果拿水分子與乒乓球相比，那就像用乒乓球同地球相比一樣，分子實在是小得可憐��！根據科學的計算，組成任何物質的分子，它們的直徑都在10-8厘米這個數量級范圍內。分子雖然小得這么可憐，但是它確實每時每刻都在進行著毫無規則的運動，而且分子的這種雜亂無章的運動又與它本身的溫度有關，因此，在物理學中把這種運動稱為分子的熱運動。
由分子這種熱運動所引起的氣體分子之間、氣體分子與地球表面及地球表面上任何物理之間的頻繁碰撞的結果，就必然要引起“力”的作用。這個“力”就是大氣的壓力。因此，我們說，氣體壓力是力的概念，而這種力是永遠與氣體分子永不停止的運動相聯系著的。當然在“真空技術”中，我們所說的壓力含義，那是指氣體分子作用于容器壁單位面積上的力。這一點是應當記住的。
表大氣壓力實驗如圖1-1所示。用一根一端封閉起來的長玻璃管和一個盛裝水銀的小槽子，首先從玻璃管的開口端向管內灌滿水銀，通過水銀把大氣從管內趕走，再用手指按住管口，把玻璃管倒立在水銀槽的水銀中，然后放開手指，此時管內的水銀將逐漸下落，如果這根管子長度大于760毫米，那么，當管內水銀下降到760毫米的位置時，它就會不再下降。由于水銀的比重是13.6克/厘米3，所以支持這個水銀柱的力量，在每平方厘米的面積上是1.03公斤。這個力就是大氣壓力。實驗的首創者是著名的物理學家托里析利，實驗的時間是1643年。
為了證明大氣的巨大壓力，葛利克于1654年用兩個直徑為60厘米的金屬半球，把它們相向的合起來，用抽氣機把球內的大氣抽出，然后用八對駿馬朝相反方向拉球，但是無論如何也拉不開這兩個相互密合著的半球，這一驚人的表演，不但使當時觀看表演的羅馬教皇弗狄南三世為之震驚，也使全世界的科學家為之震驚。因?yàn)檫@個實驗的地點在馬德堡，因此人們就把它稱之為馬德堡半球?qū)嶒?yàn)。
我們在前面所看到的大氣的巨大壓力，都是作用在空間物理的表面上。如果在物體的內部有一定的壓力，那么，當它進入到宇宙空間環境里，將會發生什么現象呢？為了弄清這個問題，你可以把一只青蛙放到玻璃罩內，然后用真空泵把罩里面的空氣抽走。這時你就會看到，這只青蛙在抽氣過程中會自行爆破。道理十分簡單，由于青蛙腹部的壓力相對于玻璃罩內壓力不斷降低而增大，于是，當青蛙腹部的壓力沖破了它的肌體時，青蛙也就爆炸開來了。
同樣，在宇宙空間中，由于大氣層上疏下密，高空中的壓力隨著大氣層的升高而逐漸降低，因此節日放起的氣球也就自然會在高空中爆破。
1.2.3 真空的含義 在我們探索真空的時候，為什么要先從大氣壓力談起呢？這是因?yàn)槿祟悓φ婵盏恼J(rèn)識首先是從地球表面上的大氣壓力開始的。真空與大氣壓力的關系是什么？要回答這個問題，我們首先應當弄清什么是真空。真空一詞來源于古希臘文中。它的意思是“虛無”。但是物質是客觀存在的，正如恩格斯所說：“運動是物質的存在方式，無論何時何地，都沒有也不可能有沒有運動的物質”。“沒有運動的物質和沒有物質的運動是同樣不可想象的”。物質的存在、物質的運動是絕對的，而物質量的多少，運動的形式和激烈的程度則是相對的。因此，真空也必然是相對存在的。真空相對于大氣而存在，所以我們通常所說的真空，就是指比大氣壓力低的空間。它首先意味著，在這種空間里，由于氣體分子的存在而存在著壓力，只不過這種壓力比它周圍的大氣空間里的壓力小些而已。當然，人們在真空科學里所定義的真空，應當是“低于一個標準大氣壓力的氣體狀態”。所以，有人把真空認為是什么物質也不存在的，即所謂的“絕對真空”那是錯誤的。
通過前面的討論，不難看出，我們所接觸到的真空大體上只有兩種：一個是宇宙空間所存在著的真空；一個是人們用真空泵所獲得的真空。為了把它們區別開來，人們通常把前者叫作“自然真空”，而把后者稱為“人為真空”。
當人們在航天技術研究的過程中，發射到宇宙真空環境中去的火箭、人造衛星、宇宙飛船以及航天飛機等，都要在自然真空的環境下工作和運轉。處于這種真空環境下工作的各種設備、儀器、材料以及宇宙空間飛行器本身，會發生什么新的現象？會產生什么新的問題？都必須先在地面上仿造宇宙的真空環境來實驗。因此，在地面上獲得“人為真空”，建造龐大的宇宙空間模擬室是非常必要的。

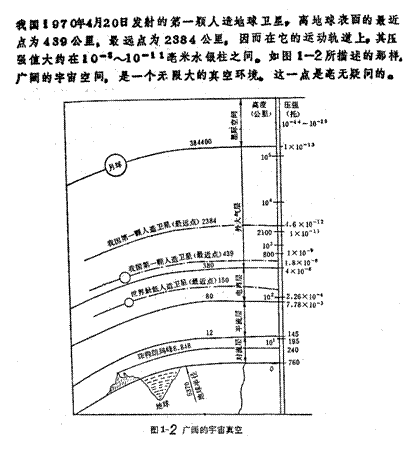

我國1970年4月20日發射的第一顆人造地球衛星，離地球表面的最近點為439公里，最遠點為2384公里。因而在它的運動軌道上，其壓強值大約在10?8~10-11毫米水銀柱之間。如圖1-2所描述的那樣，廣闊的宇宙空間，是一個無限大的真空環境。這一點是毫無疑問的。
1.2.4 真空的特點 在低于一個大氣壓力的稀薄氣體狀態中，氣體所顯示的第一個特點是氣體分子數目的減少，即氣體單位體積中所具有的分子數目的減小。常溫下低壓空間中大氣的分子密度如表1-4所示。
表1-4 常溫下低壓空間中大氣的分子密度
| 壓力（托） |
大氣分子密度（個/厘米3） |
壓力（托） |
大氣分子密度（個/厘米3） |
| 760 |
2.5×1019 |
1×10-7 |
3.3×10 9 |
| 240 |
9.7×1018 |
1×10-8 |
3.3×108 |
| 100 |
3.3×10 18 |
1.8×10-8 |
3.3×10 8 |
| 10 |
3.3×1017 |
1×10-9 |
3.3×107 |
| 1 |
3.3×10 16 |
1×10-10 |
3.3×10 6 |
| 1×10-1 |
3.3×1015 |
1×10-11 |
3.3×105 |
| 1×10-2 |
3.3×10 14 |
1×10-12 |
3.3×10 4 |
| 1×10-3 |
3.3×1013 |
1×10-12 |
3.3×103 |
| 1×10-4 |
3.3×10 12 |
1×10-14 |
3.3×102 |
| 1×10-5 |
3.3×1011 |
1×10-15 |
3.3×101 |
| 1×10-6 |
3.3×1010 |
1×10-16 |
|
低壓氣態空間中氣體所顯示的第二個特點是伴隨著氣體分子數目的減少，分子之間、分子與器壁之間相互的碰撞次數也逐漸的減少下來。常溫下氣體分子在每秒鐘內碰撞到1Cm2，表面積上去的分子個數如表1-5所示。
表1-5 常溫下氣體分子在每秒鐘內碰撞到一平方厘米表面積上的個數
| 大氣壓力（托） |
每秒鐘碰撞到每平方厘米
表面積上的分子數
[個/厘米2.秒] |
大氣壓力（托） |
每秒鐘碰撞到每平方厘米
表面積上的分子數
[個/厘米2.秒] |
| 760 |
3×1023 |
1×10-5 |
3.54×10 16 |
| 10 |
3.54×10 21 |
1×10-8 |
3.54×1022 |
| 1 |
3.54×1020 |
1×10-11 |
3.54×109 |
| 1×10-3 |
3.54×1017 |
1×10-16 |
3.54×104 |
從表中不難看出，隨著大氣壓力的降低，每秒鐘內碰撞到每平方厘米表面積上去的分子數是在不斷減少的。
低壓氣體狀態中，氣體的第三個特點是氣體分子熱運動自由路程的增大，所謂的分子自由運動路程，是指一個氣體分子在其熱運動過程中，經過兩次碰撞后所走的距離。由于分子熱運動永遠處于雜亂無章的狀態之中，所以這種自由運動路程是永遠也不會相等的。為了說明問題，常常把許多分子經過兩次碰撞后所走過的路程平均起來，這個路程就叫做氣體分子熱運動的平均自由路程。
表1-6給出了氣體分子在不同壓力下，平均自由路程的數值。從表1-6中可以看出常壓下氣體分子相互兩次碰撞的平均距離只有0.06微米�？墒钱�(dāng)壓力降低到10-8托時，分子的平均自由路程競達到了5000米這樣驚人的數字。
表1-6 常溫下大氣分子平均自由路程與大氣壓力的關系
| 大氣壓力（托） |
平均自由路程
[厘米] |
大氣壓力（托） |
平均自由路程
[厘米] |
| 760 |
6.5×10-8 |
1×10-5 |
5×10 2 |
| 10 |
5×10 ?4 |
1×10-8 |
5×105 |
| 1 |
5×10-3 |
1×10-11 |
5×108 |
| 1×10-3 |
5×100 |
1×10-16 |
5×1013 |
稀薄氣體的這些特點所引發出來的在大氣中所沒有的許多新的現象，被人們在許多工業和科學領域中的應用實例，我們將在1.3節中加以介紹。
1.25 真空的測量單位 通過上面的討論，我們可以看出，在真空中氣體分子數目、氣體分子間相互碰撞次數及氣體分子碰撞到空間任何物體表面上去的次數都有著明顯的減少。隨著氣態空間分子數目的減少，即出現了真空度不斷提高的過程。所謂真空度，就是指低壓空間中氣態物質的稀薄程度。氣體的壓力越低，其稀薄程度越大，也就是真空度越高。因此，低壓力與高真空或高壓力與低真空，在含義上是完全相同的。這一點千萬不要弄混。
正如機械加工需要測量被加工零件的尺寸一樣，在真空科學中，對低壓空間氣態物質的稀薄程度的大小，同樣也需要測量。測量真空度大小的量是壓力，它的單位很多，表1-7給出的是常用的幾種壓力單位的換算關系。
表1-7 幾種常用壓力單位的換算關系
|
帕
（Pa） |
托
（Torr） |
微巴
（μba） |
物理大氣壓
（ATM） |
工程氣壓
（Kg/cm2） |
1帕
=1牛頓/米2 |
1 |
7.5006×10-3 |
10 |
9.869×10-6 |
1.0197×10-5 |
1托=1/760
國際標準大氣壓 |
1.3332
×102 |
1 |
1.3332×103 |
1.3158×10-3 |
1.3595×10-3 |
1微巴
=1達因/厘米2 |
10-1 |
7.5006×10-4 |
1 |
9.8692×10-7 |
1.0197×10-6 |
1物理大氣壓
=1013250
達因/厘米2 |
1.0133
×105 |
760 |
1.0133×106 |
1 |
1.0332 |
1工程大氣壓=
1公斤/厘米2 |
9.8067
×104 |
735.56 |
9.8067×105 |
9.6784×10-1 |
1 |
由于國際單位制中壓力的單位是牛頓/米2。為了推廣這個單位，1969年國際計量委員會決定把這一單位命名為“帕”，并于1971年公布實行。它的全稱是“帕斯卡”，這也是為了紀念著名的科學家“帕斯卡”而采用的。
過去，真空科學領域中最常用的單位是“毫米水銀柱”，為了方便起見，人們常常用“托”字來表示，以紀念托利拆里這位著名的科學家。在數值上1托的壓力值大致與1毫米水銀柱的高度所產生的壓力值相等。因?yàn)榧兯y在0℃時的比重為13.5951克/厘米3，所以在一平方厘米的表面上，1毫米水銀柱所施加的力，就等于13.5951克力。這里應當說明的是，測量稀薄氣體狀態的量從本質上來看，最好是采用氣體分子密度，但是這個物理量在實際應用上是很不方便的。
不同壓力下，氣體分子碰撞到單位面積上所產生的力，如表1-8所示。
表1-8 不同壓力下單位面積上的作用力
| 壓力（托） |
作用力[公斤/厘米2] |
壓力（托） |
作用力[公斤/厘米2] |
| 760 |
1.03323 |
50 |
6.79755×10 -2 |
| 500 |
6.79755×10 ?1 |
10 |
1.35951×10-2 |
| 300 |
4.07853×10-1 |
5 |
6.79755×10-3 |
| 100 |
1.35951×10-1 |
1 |
1.35951×10-3 |
1.2.6 真空區域的劃分 有了度量真空度的單位，就可以定量的表示真空度的高低了。但是，在習慣上當人們只需要定性地指出真空狀態的大致情況時，采用劃分真空區域的方法是比較方便的。
目前，劃分真空區域的方法較多，主要考慮的因素是真空在技術上的應用特點、真空獲得設備和真空檢測儀表的有效適用范圍，以及真空的物理特性等幾個方面。但是，我們認為，在真空狀態中，真空度越高，氣體狀態越稀薄，氣體分子的物理特性就逐漸發生變化，因此把氣體分子數的量變直到引起真空性質的質變的過程，作為劃分真空區域的依據，是比較合適的。根據我國所制訂的國標GB3163的規定，真空區域大致劃分如下：
低真空區域 105~102 Pa （760~1托）
中真空區域 102~10-1 Pa （1~10-3托）
高真空區域 10-1~10-5 Pa （10-3~10-7托）
超高真空區域 〈10-5Pa （〈10-7托〉
處于低真空區域（包括粗真空區域）下的氣體狀態，與常壓下氣體狀態相比，只有分子數目由多變少的量的變化。在這個壓強區域內，由于氣體宏觀量（如密度、溫度等）在氣體空間中分布的不夠均勻，由于分子的熱運動，分子將把這個量由較大的地方，遷移到較小的地方去，以便最終達到均勻的分布。但是，在還沒有達到均勻分布之前的氣體狀態雖然處于變化之中，但還沒有引起質的變化。同大氣狀態一樣，這時氣體的輸運量仍與壓力無關。但是，盡管如此，分子數目減少這種量變過程對生產過程也起了極其重要的作用。例如利用一面是大氣，另一面是真空所造成的壓力差或吸引力來做為巨大的能源；把鋼水置于真空之下進行澆注或處理，借以減少鋼中有害氣體的含量和雜質，從而提高鋼的質量；把食品或生物制品保存在真空容器里，借以減少有害氣體對它侵蝕而延長保存時間；如果在低真空里進行濃縮結晶，那就可以非常方便地制取鹽、糖；如果把低壓環境下能使液體容易揮發的道理用于石油、化工，就可以通過“減壓蒸餾”來分離某些不能在高溫下操作的有機化合物。所有這此，下面我們都要介紹。
當氣體處于高真空區域時，空間的氣體分子數已經減少到使氣體分子之間的碰撞少于氣體分子與盛裝它的容器器壁的碰撞次數了。這就引起了真空物理的質的變化。這種質變首先表現在氣體的內摩擦出現了滑動現象，氣體的熱傳導也出現了溫度劇增的現象。與此同時，與大氣和中真空狀態下相反，壓強已經與氣體的輸運現象有關了。此外，在高真空區域如果氣體各部分溫度不同，還會出現熱流逸、熱輻射等在大氣和中真空時所沒有的新的物理性質。在氣體的流動性質上也有新的區別。高真空的氣體流動狀態是分子流，低真空則為粘滯流。由于這些特點，這一區域里的真空在生產和科學研究部門的應用，就更為廣泛了。諸如電真空器件工業、高真空鍍膜工業；電子顯微鏡、基本粒子加速器；真空冶金工業中對稀有金屬、難熔金屬的冶煉、制取和提純；真空熱處理、真空焊接等等，都要用到高真空技術。
如果氣體的分子數目在容器內再進一步減少，則跨入了超高真空區域。在中真空和高真空區域里，空間的物理過程起主要作用，但在超高真空區域中，取代這個作用的是與真空接觸的物理表面上所發生的物理過程。這種變化的結果，使“真空”又一次從氣體分子數目的量變而產生了又一個新的質變。這種變化表現在氣體分子在與真空接觸的物理表面間的吸附和脫附過程之中。研究這一過程的科學目前正在飛速地發展著，這就是表現物理和表現化學以及超細微粒的制備和應用等方面。
1.3 不同真空狀態下的真空工藝技術 隨著氣態空間中氣體分子密度的減小，氣體的物理性質發生了明顯的變化，人們基于氣體性質的這種變化，在不同的真空狀態下應用各種不同的工藝方法，達到各種不同的生產目的，就是真空應用技術中所研究的主題。目前，可以說，從每平方厘米表面上有上百個電子元件的超大規模集成電路的制作，到幾公里長的大型加速器的運轉，從受控核聚變到人造衛生和航天器的宇宙飛行，直至許多民用裝飾品的生產，無一不與真空技術密切相關。表1-9是不同真空狀態下，根據氣體性質的不同所引發出來的各種真空工藝技術的應用概況。
表1-9 不同真空狀態下各種真空工藝技術的應用概況
| 真空狀態 |
氣體性質 |
應用原理 |
應用概況 |
低真空
105~102（Pa）
760~1（Torr） |
氣體狀態與常壓相比較，只有分子數目由多變少的變化，而無氣體分子空間特性的變化，分子相互間碰撞頻繁。 |
利用真空與大氣的壓力差產生的力及壓差力均勻的原理實現真空的力學應用 |
1、真空吸引和輸送固體、液體、膠體和微粒；
2、真空吸盤起重、真空醫療器材；
3、真空成型，復制浮雕；
4、真空過渡；
5、真空浸漬。 |
中低真空
102~10-1（Pa）
1~10-3（Torr） |
氣體分子間，分子與器壁間的相互碰撞不相上下，氣體分子密度較小。 |
利用氣體分子密度降低可實現無氧化加熱，利用氣壓降低時氣體的熱傳導及對流逐漸消失的原理實現真空隔熱和絕緣。利用壓強降低液體沸點也降低的原理實現真空冷凍真空干燥。 |
1、黑色金屬的真空熔煉、脫氣、澆注和熱處理。
2、真空熱扎、真空表面滲鉻；
3、真空絕緣和真空隔熱；
4、真空蒸餾藥物、油類及高分子化合物；
5、真空冷凍、真空干燥；
6、真空包裝、真空充氣包裝；
7、高速空氣動力學實驗中的低壓風洞。 |
高真空
10-1~10-5（Pa）
10-3~10-7（Torr） |
分子間相互碰撞極少，分子與器壁間碰撞頻繁。
氣體分子密度小 |
利用氣體分子密度小任何物質與殘余氣體分子的化學作用微弱的特點進行真空冶金、真空鍍膜及真空器件生產。 |
1、稀有金屬、超純金屬和合金、半導體材料的真空熔煉和精制；常用結構材料的真空還原冶金；
2、純金屬的真空蒸餾精煉；放射性同位素蒸發；
3、難熔金屬的真空燒結；
4、半導體材料的真空提純和晶體制備；
5、高溫金相顯微鏡及高溫材料實驗設備的制造；
6、真空鍍膜、離子注入、膜?刻蝕等表面改性；
7、電真空工業的光電管、離子管、電子源管、電子束管、電子衍射儀、電子顯微鏡、X光顯微鏡、各種粒子加速器、能譜儀、核輻射譜儀、中子管、氣體激光器的制造；
8、電子束除氣、電子束焊接、區域熔煉、電子束加工。 |
超高真空
＜10-5（Pa）
＜10-7（Torr） |
氣體分子密度極低與器壁碰撞的次數極少，致使表面形成單分子層的時間增長。氣態空間中只有固體本身的原子，幾乎沒有其他原子或分子的存在。 |
利用氣體分子密度極低與表現碰撞極少，表面形成單一分子層時間很長的原理，實現表現物理與表現化學的研究。 |
1、可控?zé)岷司圩兊难芯浚?
2、時間基準氫分子鏡的制作；
3、表面物理表面化學的研究；
4、宇宙空間環境的模擬；
5、大型同步質子加速器的運轉；
6、電磁懸浮式高精度陀螺儀的制作。 |
1.4 真空科學的應用領域
真空科學的應用領域很廣，目前已經滲透到車輛、土木建筑工程、機械、包裝、環境保護、醫藥及醫療器械、石油、化工、食品、光學、電氣、電子、原子能、半導體、航空航天、低溫、專用機械、紡織、造紙、農業、民用工業以及近年來得到迅速發展的表面科學與納米科學等工業部門和科學研究工作中。現就其主要的幾個部門簡述如下：
1.4.1 真空在輸運、吸引、起吊及真空造型等設備中的應用
真空輸運、吸引及起吊設備，都是利用真空與大氣空間存在壓力差所產生的力來做功的。由于這種機械能存在著壓強處處均勻的特點，因此可絕對密實地施加工到任何形狀的平面上。目前，這些真空設備大多用在吸魚、糧食、面粉、煤粉、煙草、水泥、泥漿、紙漿、粉狀礦物、粉狀化工廠產品，水泥地板、預制板、機場及公路水泥路道的快速吸干、車間起吊、機床夾具，玻璃裝運，吸乳、吸塵、人工流產吸引胎兒、吸痰、吸胸膜積水、膿液、吸腸以及吸引原子彈爆炸所產生的輻射塵埃等生產作業中。這些設備均具有結構簡單，易于操作維護、運輸，起吊吸引過程中無振動，生產效率高，運送易損壞物件安全可靠，對環境無污染等特點。因此具有廣闊的應用范圍和前景。
真空造型也是利用壓差力的一個重要方面，近年來在立體軍用地圖、盲人書籍、示數模型、高級陶瓷、混凝土予制件、電冰箱洗衣機板件、玩具、復制浮雕和文物、行波管和返波管中的細旋支住成形、質譜儀中分析室以及微波系統的波導制作方法，都廣泛的采用了這一技術。
真空力學應用的另一個領域是真空過濾和真空浸漬。目前化工、制糖、水泥等工業部門已開始大量采用的連續真空過濾，很容易將粘度大的懸浮液利用壓差力的作用，通過微細篩孔而將其懸浮液中的液體與固體分離。在染料工業中利用真空過濾法可以大量節省棉布。真空浸漬是把片狀或纖維狀的疏松物質，進行先抽真空，再在液體中浸漬充填一些新的物質的一種新型工藝。這種工藝用在含油軸承、魚網纖維、皮革、非電解電容、變壓器、電動機定子線圈等產品上已經顯著的提高了產品質量。此外，這種工藝對疏松劣質木材進行聚脂樹脂浸漬，對鉛筆木進行蠟類浸漬使其改變原有的天然性能達到化劣質為優質的目的，并已達到了預期的效果。
1.4.2 真空在電真空器件中的應用 由于各種真空器件的工作原理是基于電場、磁場來控制電子在空間的運動借以達到放大、振蕩、顯示圖象等目的。因此，避免電子對氣體分子間的碰撞，保證電子在空間的運動規律，防止發射熱電子的陰極氧化中毒，把電子器件內抽成不同電真空器件所要求的不同真空度，保證電子器件的正常工作，是絕對必要的。目前，電真空工業中所生產的電真空器件主要有各種電子管（整流管、發射管、收信管、調速管、行波管、磁控管、光電管等）；各種離子管（泵弧整流管、引燃管、計數管、閘流管、噪音管、雷達電線開關等）；各種電子束管（示波管、攝象管、顯象管、X光管、變象管等）；各種電光源管（照明燈、光譜燈、儀器用燈等）以及中子管、電子衍射儀、電子顯微鏡、X光顯微鏡，各種粒子加速器、質譜儀、核輻射譜儀、氣體激光器以及利用真空中電子束進行除氣、熔煉、區域提純、難熔金屬和介質的熔化和鉆化，開槽切割、放射性同位素的蒸發，難熔金屬的焊接等許多方面。這些電子器件及工藝，在近代科學和近化大工業生產中所起的作用是不言而喻的。這里不再贅述。
1.4.3 真空在冶金工業中的應用 在真空中對金屬及其合金進行真空冶金范圍很廣，包括真空蒸餾、礦石及其半產品的真空分離，金屬化合物真空還原、鋼液爐外真空脫氣和精煉、金屬真空熔煉、真空燒結，真空熱處理、真空釬焊及真空固態接合等多種工藝方法。真空冶金工業自二十世紀五十年代發展以來，之所以得到極為廣泛的應用，是因?yàn)檎婵窄h(huán)境在冶金過程中具有一系列的特點所致。首先是真空環境中物質與殘余氣體分子間的化學作用十分微弱，因此非常適宜對黑色金屬、稀有金屬、超純金屬及其合金、半導體材料的熔煉和精制。其次，在真空環境中可通過降低單一氣體分子的分壓強，達到鋼液脫氣精煉、真空碳脫氧的目的。真空環境的另一個特點還在于它在較低的溫度下，具有進行一定反應的能力，例如在同樣溫度下，有些反應過程在大氣中則難以進行，但是在低壓下就十分容易。這就是真空化合物分解和有色金屬冶煉的基本原理。表1-10中給出的真空冶金中，尚應包括真空鍍膜工藝，但是由于這一領域，目前已成為真空表面處理技術中的一個重要組成部分，因此我們將在下一節中詳述。
表1-10 真空冶金的主要領域、工藝方法及其適用范圍
| 領域 |
工藝方法 |
運用范圍 |
| 真 空 熔 煉 |
真空感應熔煉 |
鐵鎳鈷銅鈹鈾系金屬及其合金
鈦鈹系金屬及其合金、鐵鎳鈷系高級合成鋼、鈾系合金、硅、鋯、鐵、鈮、鉑的區域精煉。 |
| 自耗電極真空電弧熔煉 |
鐵鎳鈷系高級合金鋼及低合金鋼，高級合金鎢鉬銠鉭鈦系金屬及合金。 |
| 非自耗電極真空電弧熔煉 |
鈾鈦鋯及碳化鈾熔煉 |
| 真空弧熱源在水冷銅坩堝中精煉及鑄造 |
鈦鋯鉬鈮鎢鉭及鈾等金屬合金 |
| 真空電子束熔煉同時在水冷銅坩堝中凝固成錠 |
鎢、鉬、鈮、組、鉿、鈹?shù)入y熔金屬及全金高級合金鋼、超級合金、超純金屬。 |
| 電子束熱源在水冷坩堝中皮殼精煉然后進行離子鑄造或精密鑄造 |
鋁、鉬、鈮、鉭、鋯、鈦等，滾球軸承鋼等，高級合金鋼。 |
| 溢流法電子束多熔床熔煉及冷凝成錠 |
高純金屬、高純合金及高級合金鋼。 |
| 等離子弧熔煉 |
合金鋼及工具材料 |
| 等離子弧重熔 |
鈦及合金鋼 |
| 等離子弧感應熔煉 |
耐熱鋼及耐熱合金 |
| 真空精煉 |
合金鋼精煉及脫氣 |
| 真空脫氣及爐外精煉 |
鋼包靜態真空脫氣 |
處理合金鋼 |
| 真空澆注 |
碳鋼合金鋼大鍛件鋼錠 |
| 倒包脫氣 |
結構鋼 |
| 出鋼脫氣 |
與電爐組合處理各種合金鋼 |
| 出鋼脫氣加真空澆注 |
大鋼件鋼錠處理澆注 |
| 出鋼脫氣加倒包脫氣 |
各種鋼 |
| 提升處理（DH法） |
碳鋼、低合金錫、彈簧鋼、軸承鋼、不銹鋼電工鋼同上。 |
| 循環處理（RH法） |
同上 |
| 電磁攪拌真空脫氣 |
軸承鋼、超高強度鋼 |
| 真空鋼包吹氬 |
低合金鋼 |
| 真空電弧加熱脫氣 |
高合金鋼 |
| 真空吹氧脫碳精煉 |
不銹鋼及其他合金、高純鐵素體不銹鋼 |
| 電弧加熱電磁攪拌真空精煉 |
合金鋼、不銹鋼、軸承鋼。 |
| 真空吹氧精煉 |
不銹鋼 |
| 氬氧精煉 |
不銹鋼、結構鋼、軸承鋼、工具鋼。 |
| 水蒸氣混氧精煉 |
不銹鋼、錳鉻鋼。 |
| 真空熱處理 |
真空退火 |
鐵素體不銹鋼、馬氏體不銹鋼、奧氏體不銹鋼、工具模具鋼、鉬、鋁、鈦、鋯、鈾、銅、鈦合金。 |
| 真空氣體淬火真空高壓氣淬 |
高速鋼、馬氏體鉻鋼、冷作工具鋼、熱處工具鋼、鈦合金鑄件。 |
| 真空油淬火 |
工具鋼、高速鋇。 |
| 電子束淬火 |
活塞環槽脊、汽車凸輪軸及有關另件。 |
| 輝光離子氮化 |
鉻鋼、高速鋼、球未鑄鐵另件。 |
| 真空滲碳真空離子滲碳 |
軸鑿輪模具等另件 |
|
電子束焊接 |
難熔金屬活性金屬、耐熱鋼、不銹鋼、彈簧鋼、高速鋼。 |
| 真空釬焊 |
不銹鋼、鋁和鋁合金、鈦及其合金鈹與不銹鋼、鈹-鈦、鈹-鈮、鈹-陶瓷。 |
| 真空固態接合（擴散焊） |
鎳懸超合金，鈦合金Cu-Ni,Ti-鋼Cu-Nb、銅-鋼。 |
| 真空燒結 |
真空精煉冶金 |
高純度耐熱金屬及合金，復合金屬、高磁性磁鐵、不銹鋼另件。 |
真空蒸餾
濃縮和
結 晶 |
真空蒸餾 |
有機油類、合成樹脂原料、高級酒精、高級脂肪酸、維生素A、E、苯乙烯、香乙醇、制酒、香精分離，鈦給鋯去掉鎂雜質和二氧化碳。 |
| 真空濃縮 |
合成氨、合成尿素、制鹽糖、制酸、合成洗滌劑、制堿、浮制品、果汁、果醬。 |
| 真空結晶 |
氯化鉀、氯化鈉、合成尿素、合成氨。 |
1.4.4 真空在鍍膜工業中的應用 真空鍍膜技術是真空應用技術的一個重要分支，它已廣泛地應用于光學、電子學、能源開發，理化儀器、建筑機械、包裝、民用制品、表面科學以及科學研究等領域中。真空鍍膜所采用的方法主要有蒸發鍍、濺射鍍、離子鍍、束流沉積鍍以及分子束外延等。此外還有化學氣相沉積法。如果從真空鍍膜的目的是為了改變物質表面的物理、化學性能的話，這一技術又是真空表面處理技術中的重要組成部分，其分類如表1-11所示。現就其幾個主要應用方面做一簡單介紹。首先在光學方面，一塊光學玻璃或石英表面上鍍一層或幾層不同物質的薄膜后，即可成為高反射或無反射（即增透膜）或者作任何預期比例的反射或透射材料，也可以做成對某種波長的吸收，而對另一波長的透射的濾色片。高反射膜從大口徑的天文望遠鏡和各種激光器開始，一直到新型建筑物的大窗鍍膜玻璃，都很需要。增透膜則大量用于照相機和電視攝象機的鏡頭上。在電子學方面真空鍍膜更占有極為重要的地位。各種規模的集成電路，包括存貯器、運算器、高速邏輯元件等都要采用導電膜、絕緣膜和保護膜。作為制備電路的掩膜則用到鉻膜。磁帶、磁盤、半導體激光器、約瑟夫遜器件、電荷耦合器件（CCD）也都用到各種薄膜。在顯示光器件方面，錄象磁頭、高密度錄象帶以及平面顯示裝置的透明導電膜、攝像管光導膜、顯示管熒光屏的鋁襯等也都是采用真空鍍膜制備。在元件方面，在真空中蒸發鎳鉻，鉻或金屬陶瓷可以制造電阻，在塑料上蒸發鋁、一氧化硅、二氧化鈦等可以制造電容器，蒸發硒可以得到靜電復印機用的硒鼓、蒸發鈦酸鋇可以制造磁致伸縮的起聲元件等等。真空蒸發還可以用于制造超導膜和慣性約束聚變反應用的微珠鍍層。此外還可對珠寶、鐘表外殼表面、紡織品金屬花紋、金絲銀絲等蒸鍍裝飾用薄膜，以及用于濺射鍍或離子鍍對刀具、模具等制造超硬膜。近兩年內所興起的多弧離子鍍制備鈦金制品，如不銹鋼薄板、鏡面板、包柱、扶手、高檔床托架、樓梯欄桿等目前正在盛行。 表1-11 真空表面處理技術的分類
| 表面處理目的 |
處理方法 |
粒子運動
能 量 |
工作方式 |
| 等離子體 |
高真空 |
| 薄膜沉積（表面度增加） |
PVD |
真空蒸發鍍膜 |
0.1~1ev |
等離子熔煉輝光放電分解 |
電阻加熱蒸發
加子束蒸發
真空電弧蒸
真空感應蒸發
真空感應蒸發
分子束外延 |
| 真空濺射鍍膜 |
10~
100ev |
放電方式：直流、交流、高頻。
電極數止：2級、3級、4級。
反應濺射：磁控濺射、對向靶濺射。 |
離子束濺射鍍膜 |
| 真空離子鍍膜 |
數10~
500ev |
直流二級型
多陰極型
ARE型、增強ARE
HCD型
高頻型 |
單-離子束鍍膜
集團離子束鍍膜 |
| CVD |
化學反應
熱擴散 |
等離子增強化學氣相沉積（PCVD） |
低壓等離子化學氣相沉積（LPCVD） |
| 微細加工（面厚減少 ） |
離子刻蝕 |
數百ev~
數kev |
高頻濺射刻蝕、等離子刻蝕、反應離子刻蝕。 |
離子束刻蝕、反應離子束刻蝕、電子束刻蝕、X射線曝光。 |
| 表面改性（不改變表面厚度） |
離子注入 |
數kev~
1000kev |
活性離子沖擊離子氮化 |
離子注入 |
1.4.5 真空在食品包裝及冷凍干燥工業中的應用 近二十年來，利用真空氣氛對食品進行保鮮的包裝技術發展較快。因?yàn)檫@種包裝不但具有免除氧氣使食品不易腐爛變質，貼體和充氣包裝即可不受昆蟲危害又可抑制霉菌生長，可提高和延長食品保鮮程度和存放時間等特點，而且包裝設備大多結構簡單，操作方便，價格低廉，采用的塑料包裝材料成本低，美觀大方，易于普及。真空包裝的食品種類較多，如榨菜、大頭菜、海帶、香腸、扒雞、燒鴨、豆制品、奶粉、麥乳精等等。由于新鮮的產品從收獲到另售過程中所經過的中間環節時間較長，損失嚴重，易提高銷售價格，而真空包裝工藝的推廣，將使新鮮產品的價格和冷藏費用降低，從而可緩和供需之間的矛盾。因此真空保鮮必將成為潛力極大的市場而活躍在人們的生活中。
真空冷凍干燥技術最早出現于二十世紀初，近年來發展很快。這是因?yàn)樗c通常的熱曬、熱風干燥、紅外干燥、高頻干燥相比較具有很多優點。由于冷凍的工藝過程是先將被干物料凍結，然后抽真空，使物料中已凍結成冰的水份不經過液態而直接升華去掉。因此凍干后的制品，不但可以呈現多孔性狀態而保持原來的形狀，使其加水后易恢復原狀，而且低溫干燥還可以防止物料熱分解。同時由于真空氣氛下干燥的物料免除了氧化作用，因此干燥后的制品，其物理、化學和生物性能可完全不變。真空冷凍干燥的應用范圍正在逐年擴大。具應用實例如表1-12所示。
表1-12 真空冷凍干燥的應用范圍及實例
| 應用范圍 |
應用實例 |
| 生物體保存 |
血漿、細菌、動脈、骨骼、皮膚、角膜、神經組織 |
| 貴重或熱敏性藥物生產 |
酶、疫苗、激素、各種抗生素 |
| 食品制作與保存 |
咖啡、海產品、水果、調味品 |
| 微粉末干燥 |
氨基酸、金屬粉、礦物粉 |
1.4.6 真空在航天工業中的應用 真空科學與航天技術密切相關的主要環節來至于空間的環境模擬，因?yàn)檫\(yùn)載火箭、人造衛星、載人飛船、空間站、宇宙探測器以及航天飛機等各種空間飛行器，在空間飛行的過程中，都是在宇宙的自然真空中進行的。因此他們除了直接的受到空間真空環境的影響外，還要受到太陽輻射、各種帶電粒子及溫度的影響。這些因素將造成材料性能的改變或損傷；儀器靈敏度的失靈，從而會破壞這些飛行器的工作，甚至?xí)斐捎詈絾T的傷亡。為此，在地面上建立模擬空間環境的宇宙空間模擬實驗裝置，是非常必要的。因?yàn)橹挥性诟鞣N飛行器上天之前通過地面的模擬實驗，掌握航天器在空間工作的條件和特性，消除飛行中的各種隱患，才能確保飛行器及宇航員的安全。為了滿足這些要求，目前地面上建立起的各種模擬裝置較多。表1-13給出了幾種主要模擬裝置的實驗內容及其對真空度的要求，供讀者參考。
表1-13 宇宙空間模擬設備的分類、實驗內容及實用真空度
| 分類 |
模擬實驗內容 |
實用真空度（Pa） |
| 火箭發動機 |
火箭發動機空間點火，再起動、熱平衡發動機推力測量、全尺寸燃燒，羽流效應燃料在真空中性質，太陽譜模擬，飛行器振動。 |
10-1~10-8 |
| 宇航員訓練密封艙 |
空間環境適應性（失重，生理變化，生活規律等）
飛行事故處理能力，宇航服性能，宇宙醫學研究。 |
102~1 |
| 離子推力器 |
離子推力器封命及性能 |
10-4~10-5 |
| 材料及元件 |
溫控材料、太陽能電池，飛船添隔熱材料，耐高溫材料，潤滑材料，光學斑，消旋軸承。 |
10-1~10-6 |
| 熱真空實驗 |
衛生飛船的部件及整體性能 |
10-4~10-5 |
| 衛星表面帶電模擬 |
為了防止衛星、飛航表面介質產生不均勻現象，影響衛星正常工作，為研究材料進行充電、放電及防護而要求衛生表面帶電模擬實驗。 |
10-3~10-5 |
1.4.7 真空在加速器及受控核聚變中的應用 加速器是對粒子加速使被加速的粒子獲得高能源的裝置，在加速器中能夠產生各種能量的電子、質子、氚、α粒子及其它重離子。利用這些粒子與物質的相互作用，還可以產生各種帶電和不帶電的次級粒子，如γ粒子、中子、多種介子、超子、反粒子等。加速器產生的粒子和射線已經用于核物理的研究以及醫療、工業、農業食品等部門。
為確保粒子與殘余氣體分子不發生碰撞散射現象，真空度必須達到保證粒子直線運動的要求，否則不但會引起束流損失或粒子達不到高的能量，而且與易發生真空絕緣不夠?qū)е录铀倨鲹舸�，使加速器不能處于正常工作狀態。表1-14是各種加速器的分類及它們所要求的真空度。
表1-14 加速器的類型及其真空度范圍
| 加速器類型 |
真空度范圍（Pa） |
| 靜電加速器 |
1.3×10-3 ~ 1.3×10-4 |
| 直線加速器 |
1.3×10-3 ~ 1.3×10-6 |
| 回旋加速器 |
1.3×10-4 ~ 1.3×10-6 |
| 電子?正電子貯存環（意大利） |
1.3×10-7 |
| 質子貯存環（歐洲聯合原子核研究中心） |
1.3×10-9 |
| 高義環超導貯存加速器（美國） |
1.3×10-10 |
隨著地球上石油儲量的逐漸減少及大量能源消耗中所引起的環境污染，新能源的開發已經提到日程，其中受控核聚變所產生的巨大利用，就是最理想的一種。
目前，在這種新能源的開發上主要有兩種，一種是利用重原子核裂變?yōu)閮蓚�(gè)輕原子核。 在其裂變反應過程中所釋放出來的巨大的能量來發電，建立原子能發電站；另一種是利用兩個輕原子（如氘、氚）聚合成一個重原子核能釋放出來的巨大能量，這就是核聚變反應。利用這種反應所產生的能量，必須對反應過程加以控制，因此稱為受控核聚變。由于這種聚變的原料氘和氚的來源可以從取之不盡的海水中提取，因此它的發展前途是不言而喻的。
核聚變反應要求的溫度很高，約為2億度，這樣高的溫度，只有像太陽那樣的恒星內部才能達到。在聚變反應中，如果氘、氚中含有雜質，這種超高溫是很難達到的。因此將核聚變裝置中抽到十分清潔的超高真空是必不可缺少的條件。通常要求的真空度在10-7~10?9Pa范圍內。
1.4.8 真空在表面科學研究中的應用 近年來表面科學的研究十分活躍，這是因?yàn)楹芏辔锢�、化學過程（如催化、腐蝕等）大都發生在固體的表面，因此考察和研究固體表面和固體內部的不同點，就顯得十分必要。
所謂表面，實際上就是氣體與固體之間的界面。甚至包括其過渡區域。如前所述，由于地球表面上的任何物體都被大氣所包圍，要想研究真正的表面，尋求一個毫無污染源的環境，是相當困難的。但是，隨著近代超高真空技術的飛躍發展，為解決這一問題提供了良好的條件。雖然在超高真空環境中所獲得的清潔表面仍然會通過吸附的方式被真空室內殘余的氣體所污染，得不到絕對清潔的表面，但是通過提高真空室內的真空度，延續清潔表面被逐漸污染的時間，是可以達到實驗要求的。實驗表明，當真空室真空度達到10-7Pa的超高真空時，在固體表面吸附一個原子或分子層厚度時，氣體所需要的時間大約為60分鐘。時間雖然較短，但是充分利用這段時間通過多種表面儀器對實驗件進行表面的研究和測試，是完全可能的。可見，做為表面科學研究的手段，研制表面科學實驗所用的各種表面儀器及有關裝置是真空應用領域中一項必不可缺的組成部分。表1-15是由中國科學院沈陽科學儀器研制中心有限公司所研制生產的幾種表面儀器。
表1-15 幾種表面儀器的主要技術指標與用途
| 型號及名稱 |
主要技術指標 |
用 途 |
FW-4型
分子束外延設備 |
極限真空：7×10-9Pa
分子束源：8個獨立式束源爐
最大容量：40cm3
溫控：1250℃±0.5℃
襯底尺寸：φ75mm
溫控900℃
配套儀器：高能電子衍射儀（HEED）、四極質譜儀（QMS）、外延生長系統、分析予處理系統、樣品引進系統、外延生長工藝過程微機控制。 |
應用于研究和確定晶體生長機理，開展表面物理研究，生長各種半導體材料，可精確控制外延薄膜的厚度、成份和摻雜組分，制備各種組分要求和平坦表面及陡峭的分界面和非常薄的薄膜，可做外延生長時的原位分析。 |
NP-2型
光電能譜儀 |
極限真空：10-8Pa
靈敏度：2×10-5
信背比：20：1
分辨率：1.0ev |
用于表面和界面組分鑒定價態分析。
廣泛應用于表面物理、有機化學、無機化學、金屬材料、新材料、半導體摩擦、腐蝕、薄膜等科研領域。 |
SKL-12型
多功能電子能譜儀 |
極限真空：7×10-8Pa
分辨率：2~3A
放大率：6×105 |
用于表面和界面組份和價態分析，廣泛用于表面物理、化學研究、金屬材料、各種新材料、金屬腐蝕和摩擦、薄膜和科研等生產領域。 |
CH-Ⅳ型
場離子顯微鏡 |
極限真空：7×10-8Pa
分辨率：2~3A
放大率：6×105 |
用于晶格缺陷、晶界偏析、吸附現象、擴散遷移、表面反應、合金結構、放射線損傷研究，能直接分辨并分析樣品表面上的單個原子。 |
1.4.9 真空在納米科學研究中的應用 納米科學與技術研究的對象，是結構尺寸在0.1~100nm范圍內物質的性質和應用。在納米尺寸下，由于物質出現了許多新的規律和特性，如物理、化學中的量子效應，生物學中的基因轉化、剪裁、對接、電子學中的統計漲落特性，機械學中微小摩擦的新規律等都會逐一的凸現出來。因此，崛起于20世紀90年代的這門新學科，問世后發展十分迅速。由于物質的最小單元是原子，氫原子的直徑為0.1nm，一般的金屬原子直徑為0.3~0.4nm，即一個納米大體相當于4個原子的直徑，可見納米科學中所研究的問題，實際上就是研究單獨原子或分子的問題。因此，為研究這一領域提供一個良好的清潔環境，是十分必要的，這就是大多數納米粒子在制備與應用研究中應采用真空技
